产品说明：

概述：

GD型和D型泵供输送不含固体颗粒的清水。DF型和DⅡ型泵供矿山排送PH值为2～4的酸性矿坑水。输送介质温度均不得超过80℃。

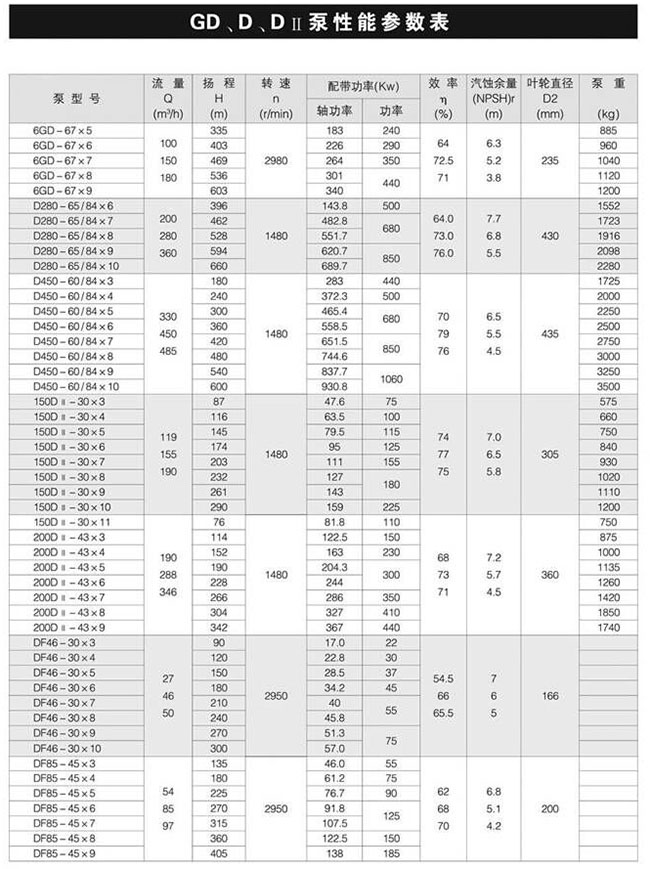

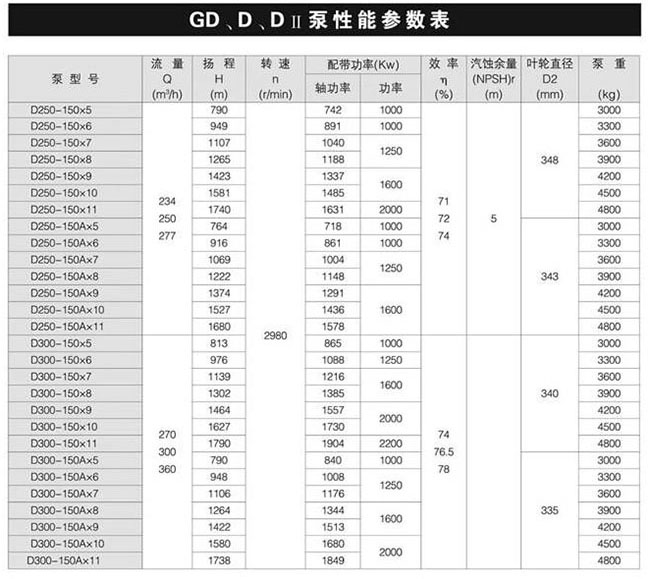

流量范围：Q=100～515m3／h(GD、D型)

                 Q=27～346m3／h(DF、D型)

扬程范围：H=66～700m（GD、D型）

                 H=66～459m（DF、DⅡ型）

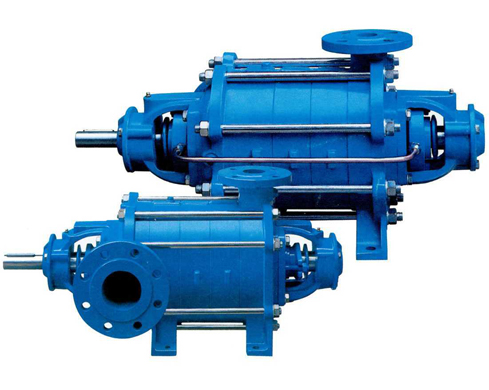

本型泵是卧式单吸、多级节段式离心泵。进水口为水平方向，出口为垂直向上。用穿杠把吸入段、中段及吐出段联接成一体。

泵转子由装在轴上的叶轮，平衡盘等零件组成，整个转子由装在泵两端的两个滚柱轴承来支承。轴承用油脂润滑。转子轴向推力由平衡盘来平衡。

轴封：

轴两端有填料箱，采用软填料密封。有一定压力的水通入填料箱起水封作用。在轴封处装有可更换的轴套来保护泵轴。

传动：

泵通过弹性联轴器由电动机直接驱动。从传动端看泵为顺时针方向旋转。
